Description

AMAZON-II는 32-bit CPU, 2D 그래픽, JPEG 디코더, 사운드 믹서, OSD 기능이 있는 디스플레이컨트롤러, 비디오 디코더 인터페이스 모듈, USB host/device 그리고, 기타 주변 장치들을 내장 하고 있다. AMAZON-II는 시스템 컨트롤용 CPU 뿐만 아니라, Graphic IC, Sound IC 그리고 비디오 엔코드, USB를 제외할 수 있으므로, 시스템 구현에 들어가는 비용을 최소화할 수 있다. AMAZON-II는 단지 LCD 판넬, 플래쉬와 같은 메모리와 I/O 장치를 더하기만 하면, 새로운 시스템 개발에 들어가는 엔지니어링 노력과 시간을 시스템 설계자로 하여금 줄이는데 도움을 줄 수 있다.

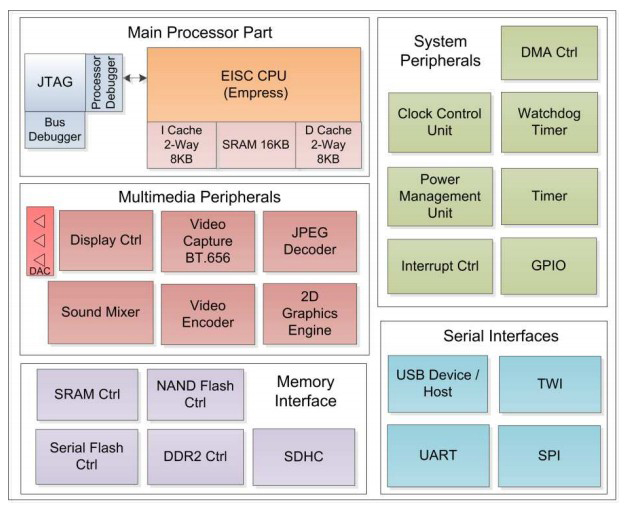

Diagram

Application

Video / Graphics

- Video Door Phone

- Digital Picture Frame

- Access Control System

- Arcade Game Machine

Automotive

- Infotainment System

- Digital Instrument Cluster

- Automotive HMI (Trip Computer)

Medical

- Patient Monitoring System

- Medical Meters

Industrial

- HMI (Human Machine Interface)

- LCD Module (LCM)

Parameters	Values
EISC Core	32bit AE32000
F. Max (MHz)	166
MIPS	166
Vcc (V)	3.3/1.8/1.2
Packages	Pb-Free
Packages	289 FBGA

SRAM (Kbytes)	16
Flash Interface	Serial/NOR/NAND
SDRAM Interface	mDDR / DDR2
NAND Flash Controller	8bit I/O
NAND Flash Controller	4/24bit ECC
SRAM Interface	8/16 bit

JTAG	On-Chip Debug / Programming
PLL	4

Display Controller	Up to 1280 x 720
TV/HD Encoder	1
Graphics Enigne	24 / 16 / 8 / 4 bit color mode
JPEG	H/W Decoder

GPIO	116
DMA	4 AHB / 2 AXI
TIMER	16bit x 4

SD Card Controller	Single / Quad
SPI	2
TWI	1
UART	4

I2S	1
Sound Mixer	2

Watchdog Timer	32bit
USB	2.0 Full Speed (12Mbps) Host / Device
USB	Control/Bulk/Interrupt

IDE
EISC Studio 3	IDE for EISC Processor		LINK


SDK
Software Development Kit	SDK for AMAZON-II (One moudle board)	v 1.3.8	ZIP
	SDK for AMAZON-II (Dual moudle board)	v 1.4 v 2.1	ZIP ZIP
USB Device Driver	Supported windows 8 & windows 10		ZIP

Development
STK	Starter Kit for AMAZON-II		LINK
E-CON	JTAG For EISC Processor		LINK

Datasheet
AMAZON-II	v1.2	PDF

Shortform
AMAZON-II Shortform		PDF

Others
EISC Software Development Guide	v 2.0	PDF
SDK Reference Manual	v 1.08	PDF
STK User's Manual		LINK
STK Schematic		LINK
